벽포트-공유기/셋톱박스 랜선 연결 관하여

회원님의 사진
  • ㅇ****
댓글 11
  • 조회 16,608

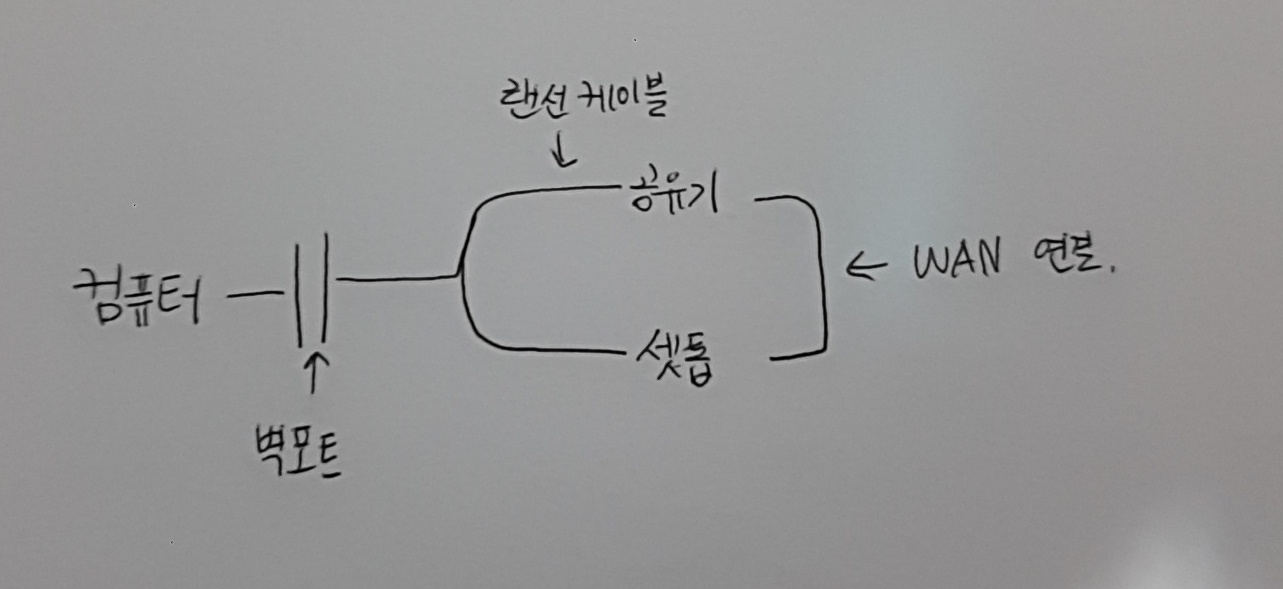

안녕하세요 다른 게 아니라 현재 저희 집 랜선 연결되어 있는 구조가





이런식입니다. 컴퓨터는 바로 옆방에 있는거구요. 벽포트에서 거실로 이어진 랜선 하나를 두개로 나누어서 공유기와 셋톱에 각각 끼운 후, 추가 다른 케이블로 공유기-셋톱간의 WAN포트를 연결한 상태입니다.



그런데 지금 여기서 두개로 나뉘어진 랜선 중 하나가 고장이 나서.. 티비 인터넷 연결이 되면, 공유기 와이파이가 안 되고. 공유기 와이파이가 되면 티비 인터넷 연결이 안 되는 상황입니다 ㅠㅠ



그래서 랜선 케이블을 교체 해야 할 것 같은데 상황상 지금처럼 랜선 하나를 두개로 나누어서 끼우진 못할 것 같구요..

랜선케이블 두개를 사서 벽포트-셋톱을 먼저 연결한 후, 다른 케이블로 셋톱-공유기를 연결해도

이전처럼 사용이 가능한걸까요? 설명을 잘 못하는 것 같아 그저 죄송할 따름이네요ㅠ

요며칠 인터넷 문제로 스트레스 너무 많이 받았는데 빠른 답변 주셨으면 좋겠습니다..

전체 댓글 11
  • 회원님의 사진 운영진 이상희
    앗^^; 그림이 살짝 아리송하긴 하나.. 순차적 구조로 재배열해보면 :

    ① 관로를 통한 인입선(원선) 이 있고

    ② 도식상에는 존재하지 않지만, 댁내 통신단자함 내에 모뎀이나 스위치허브가 존재하겠지요~?
    그래야 댁내 벽포트(2 장소) 까지 각각 UTP케이블(랜선)이 인입가능해지거든요ㅎㅎ

    ③ 이 장비에서 -> A장소까지의 벽면 랜포트를 타고 -> 컴퓨터 1대에 연결!
    같은 장비에서 -> B장소까지의 벽면 랜포트를 타고 -> 공유기와 셋탑박스로 연결이 된 구조인 거죠?

    ④ 특이점은 B장소의 랜선 하나를 두 가닥으로 쪼개 셋탑, 공유기를 연결해두신 거구요!

    ⑤ 두 가닥으로 쪼개진 랜선 중 한 곳이 고장나서
    티비 or 와이파이에 문제가 생긴 상황이라 해석되는데 맞나요~?!



    제가 추측한 상황이 모두 맞다면
    ㅇㅇ님이 짐작하신 것처럼 랜선케이블 2개 사서
    벽포트-셋탑박스-공유기를 연결하시면 지금과 같이 사용하실 수 있습니다.


    헌데, 이렇게하려면 셋탑박스에 랜포트가 2개 있어야 해요^^;
    전통적인 legacy 셋탑박스들은 상/하향 랜포트로 나뉘어졌지만
    오늘날엔 인바운드 랜포트 1개만 존재합니다.

    하여 랜포트 2개 달린 구형 셋탑박스를 이용하고 계신 게 맞는건가~ 궁금해졌습니다.
    연결해주신 구조를 보면 랜포트 2개 달린 듯 한데.. 맞나요~?


    그렇다면 한가지 이해되지 않는 점이 있습니다.

    일반적으론
    벽면랜포트에서 -> 공유기 WAN으로,
    공유기 LAN에서 -> 셋탑박스로 연결되는 것이 순리입니다.
    셋탑박스는 그저 공유기 하위에 연결되는 단말에 불과하거든요?


    어찌 하여 공유기 양방(상/하향)랜포트에 모두 셋탑박스와 연결해두신 건가요~?

    혹, 공유기 하위에 셋탑박스를 연결해두면
    실시간 방송이나 VOD 어느 한쪽의 시청이 원활하지 않으셔서 그러신건지,
    특별한 이유가 있으신 건지 알려주심 좋겠습니다 ㅎㅎ

    셋탑을 공유기 하위에 연결할 경우
    티비시청이 원활하지 않은 이유때문에라면 '공유기'가 원인일 가능성이 높은데
    제가 해결될 수 있도록 곁에서 도와드릴게요~!

    답신주시면 감사드리겠습니다 ^^
  • 회원님의 사진 ㅇ****
    @이상희네 벽포트가 각각 거실과 안방에 있는 상태입니다. 그래서 안방에 있는 벽포트로 컴퓨터를 연결한거고, 거실에 있는 벽포트로 공유기와 셋탑을 연결한거예요!!

    셋탑은 위아래로 lan포트와 wan포트가 있는 구형 맞는 것 같습니다

    저도 조금 이상했던게ㅠ 이것저것 찾아보니 보통 벽면 랜포트-공유기wan포트 / 공유기lan포트-셋탑wan포트 이런식으로 연결하는 것 같던데 이사왔을때부터 저런식으로 꽂혀있었어요..ㅋㅋㅋㅋㅋㅋ 그러니까 현재  벽면 랜포트에서 나오는 랜선을 두개로 나누어서 각각 공유기/셋탑 lan포트에 끼운담에, 다른 케이블로 공유기wan-셋탑 wan포트를 연결한 상태입니다

    뭔가 이상한거같지만 괜히 건들였다가 잘 안되면 어쩌지 싶어서 그냥 냅뒀었어요..

     결론은 랜선케이블 하나로 벽면 랜포트와 공유기 wan포트를 먼저 연결한다음에, 다른 케이블로 공유기 lan포트와 셋탑 wan포트를 연결하면 된다는 말씀이신건가요? 빠른 답변 정말 감사드립니다ㅠ
  • 회원님의 사진 운영진 이상희
    @ㅇㅇ아! 이사올 때부터 그렇게 되있었던 거군요 ㅎㅎㅎ
    혹시나 다른 사연(?)이 있으셔서 일부러 그렇게해두신 건가.. 걱정했었는데 다행이네요!

    연결하는 방법은 두가지에요

    1) 말씀하신 것처럼 아래처럼 연결하시거나

    벽면랜포트 <-랜선-> 공유기 WAN포트.
    공유기 LAN포트 <-랜선-> 셋탑박스 WAN포트

    2) 공유기와 셋탑박스 순서를 바꿔서

    벽면랜포트 <-랜선-> 셋탑박스 WAN포트
    셋탑박스 LAN포트 <-랜선-> 공유기 WAN포트
    이렇게 순서를 바꿔서도 연결하실 수 있습니다ㅎㅎ


    다만, 1번처럼 연결하려면 공유기가 IGMP기능을 지원해야만 해요.

    애초에 그림과 같이 연결해둔 이유는
    셋탑박스가 "공인IP"를 받아야만 정상적으로 작동하기 때문일텐데
    공유기가 뿌려주는 "사설IP"를 할당받으면 티비가 나오질 않게 되거든요?

    허나 공유기가 IGMP기능을 지원한다면~~?
    공유기 하위에 셋탑박스가 연결되어도 공인IP를 받게끔 패스쓰루 해줍니다.

    즉! 공유기가 이 기능을 갖고 있으면
    연결순서는 어떻게 하시든 둘다 정상작동한다는 거죠 ㅎㅎ



    걱정하실 게 없는 게..
    요즘 나오는 공유기들은 대부분 이 IGMP기능을 가지고 있는데요~!

    어떤 모델을 사용하고 계신지 알려주실 수 있을까요~? ^ㅡ^
    그리고 셋탑박스는 아마 KT의 NA1100 모델이 아닐까 싶은데 맞을지요!
    제 짐작이 맞는지.. 공유기/셋탑박스의 모델명을 알아봐주시면 좋겠습니다 ㅎㅎ
  • 회원님의 사진 ㅇ****
    @이상희네 셋탑박스 모델명 그거 맞습니다!!!!! 공유기는 iptime n104q 모델이에요!!!!!!
  • 회원님의 사진 운영진 이상희
    @ㅇㅇ역쉬~ ㅎㅎ 그랬구만유~!
    빠른 회신 주셔서 감사드립니다.

    말씀해주신 공유기라면 연결순서는 어떻게 하시든 상관없습니다
    IGMP 기능을 지원하기 때문이에유~! ㅎㅎ

    위 1) 번방법으로 연결하신다면 iptime 의 설정을 잡아주심 되는데요!
     (즉, 벽면->공유기->셋탑박스 순)
    전혀 어렵지 않습니다


    --설정방법--
    1) 공유기를 잠시 빼와서 다른 방에 있는 컴퓨터 앞단에 연결해주시고요~
    (즉, 벽면->공유기->PC순)

    2) 인터넷 주소창에 192.168.0.1을 쳐주세요.
    그러면 iptime설정페이지에 접속하실 수 있을 거에요 ^^

    3) 아이디/비번을 설정하셨다면 그대로 로그인하시고,
    아무런 설정을 하지 않으셨다면 초기 아뒤 ,비번은 admin / admin 입니다.

    4) 로그인하셨으면 관리도구를 눌러주세요

    5) 왼쪽 메뉴에 [고급설정]-[특수기능]-[IPTV 설정]에 들어가주시고요~

    6) 공인IP주소를 사용하는 IPTV-KT(지정포트:1번) 을 체크한 후 적용을 눌러주세요.

    설정을 마치셨으면
    공유기를 원래있던 자리로 돌려놔주시면 끝~! ㅋㅋ
    어렵지 않쥬?


    --

    물론, 위 과정이 귀찮으시면
    2)번 방법이였던 '벽면-셋탑박스-공유기 순'으로 연결해두셔도 괜찮아유~!
    어떤 방식으로든 정상적으로 사용하실 수 있거든요 ㅎㅎ


    대신!
    2)번방법은 최대 속도 100Mbps까지밖에 못씁니다.

    셋탑박스에 마련된 이더넷포트가 최대 100base거든요.
    그래서 기가급 인터넷 속도를 사용하지 못하게 됩니다

    고로 쓰고 계신 인터넷이 500메가이상이라면 1)번 방법을 해주셔야 되지요

    허나 공유기도 최대 100base짜리인 걸로 보았을 때
    인터넷요금제도 100메가짜리를 쓰고 계신 게 아닐까 싶네요+_+
    혹시 제 짐작이 틀렸다면 말씀해주십시오! ㅎㅎ
  • 회원님의 사진 ㅇ****
    @이상희하ㅠㅠㅠㅠㅠㅠㅠㅠㅠㅠㅠㅠ 2번 방법으로 하니까 드디어 티비 나와요!!!! 와이파이도 되구요ㅠㅠㅠㅠㅠㅠㅠㅠㅠㅠㅠㅠ 며칠동안 진짜 골머리 앓았는데 하나하나 친절하게 답변주셔서 정말 너무 감사드립니다.. 되는 거 확인했으니 이제 선 정리 하러가야겠어요... 진짜 너무 감사드립니다 ㅠㅠㅠㅠㅠ
  • 회원님의 사진 운영진 이상희
    @ㅇㅇ앗ㅋㅋㅋㅋ해결되셨다니 넘넘 다행입니다
    얼마나 맘 고생이 심하셨으면 기쁨의 눈물을 다 흘리시고...
    괜히 저도 눈물나네유 ㅠㅠㅠ(주책)

    이렇게 인사댓글까지 남겨주셔서 제가 더 감사드려요!!!
    제가 큰 도움 드리진 못했지만 도움 필요하신 일 생기시면 편하게 찾아주세요^ㅁ^)/
    같이 머리 맞대면 해결못할 일은 없지 않겠습니꽈 ㅎㅎㅎ

    선 정리 말끔하게 잘 하시고 마음의 평안(?)을 되찾으십숑~!!
    좋은 하루 되세요!!
  • 회원님의 사진 마****
    저도 비슷한 상황이라 정독하고 해결했습니다
    감사의 말씀 드립니다

    그런데 실례지만 여기는 뭐하는 곳인가요..??
    사진이랑 이름 걸고 하시는 거 보면 단순히 네이버 지식인 같은 곳은 아닌 것 같은데
    다른 의도 없이 순수하게 궁금해서 여쭈어봅니다
  • 회원님의 사진 운영진 이상희
    @마루마루님 안녕하세요~!

    글쓴이분과 비슷한 문제를 겪고 계시다가
    구글링해서 여기까지 방문하게 되셨나보네요  ㅎㅎ
    만나뵙게 되어 반갑습니다ヽ(✿゚▽゚)ノ


    흐흐.. 백메가의 수익모델이 무언지 궁금해서 문의주신 거죠~?!
    관심 가져주셔서 너무 감사드립니다

    저희는 인터넷 가입을 유치하는 업체인데요~
    가입과 관련된 문의가 아니더라도 제 일처럼 답변드리고 있다보니
    종종 뭐하는 곳인지 궁금해하시는 분들이 계시더라고요, 헤헤..

    시간되실 때 아래 글을 쓱~ 읽어봐주시겠어요?!
    부끄럽지만 저희를 잘 설명한 글이 있답니다 >_<!


    [고객님 문의] 결합이나 인터넷 문의는 아닙니다. (순수한 마음으로 궁금해서 남깁니다)
    https://www.100mb.kr/bbs/board.php?bo_table=customer&wr_id=379134

    [회사소개 페이지] https://www.100mb.kr/member/company/introduce.php
  • 회원님의 사진 마****
    @이상희답변 감사합니다 당장은 건물인터넷 쓰고 있는 상황이지만
    다음에 인터넷 변경할 일 생기면 찾아뵙겠습니다^^
  • 회원님의 사진 운영진 이상희
    @마루흐흐 저야말로 감사드립니다.
    꼭 가입과 관련된 문의가 아니더라도 괜찮으니
    언제든지 궁금한 점 떠오르시면 편하게 찾아주세용❤
    좋은 하루 되십쇼 마루님~!
