안녕하세요. 저희 집이 구식 아파트라 홈네트워크 구성방법을 잘 모르겠어서 문의를 드릴려고 합니다!

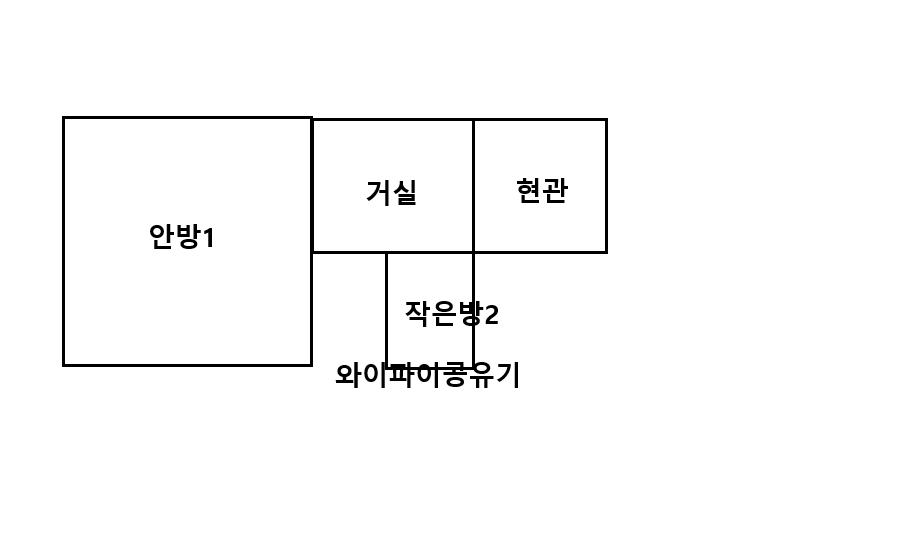

다음 이미지는 현재 집 도면 구조입니다.

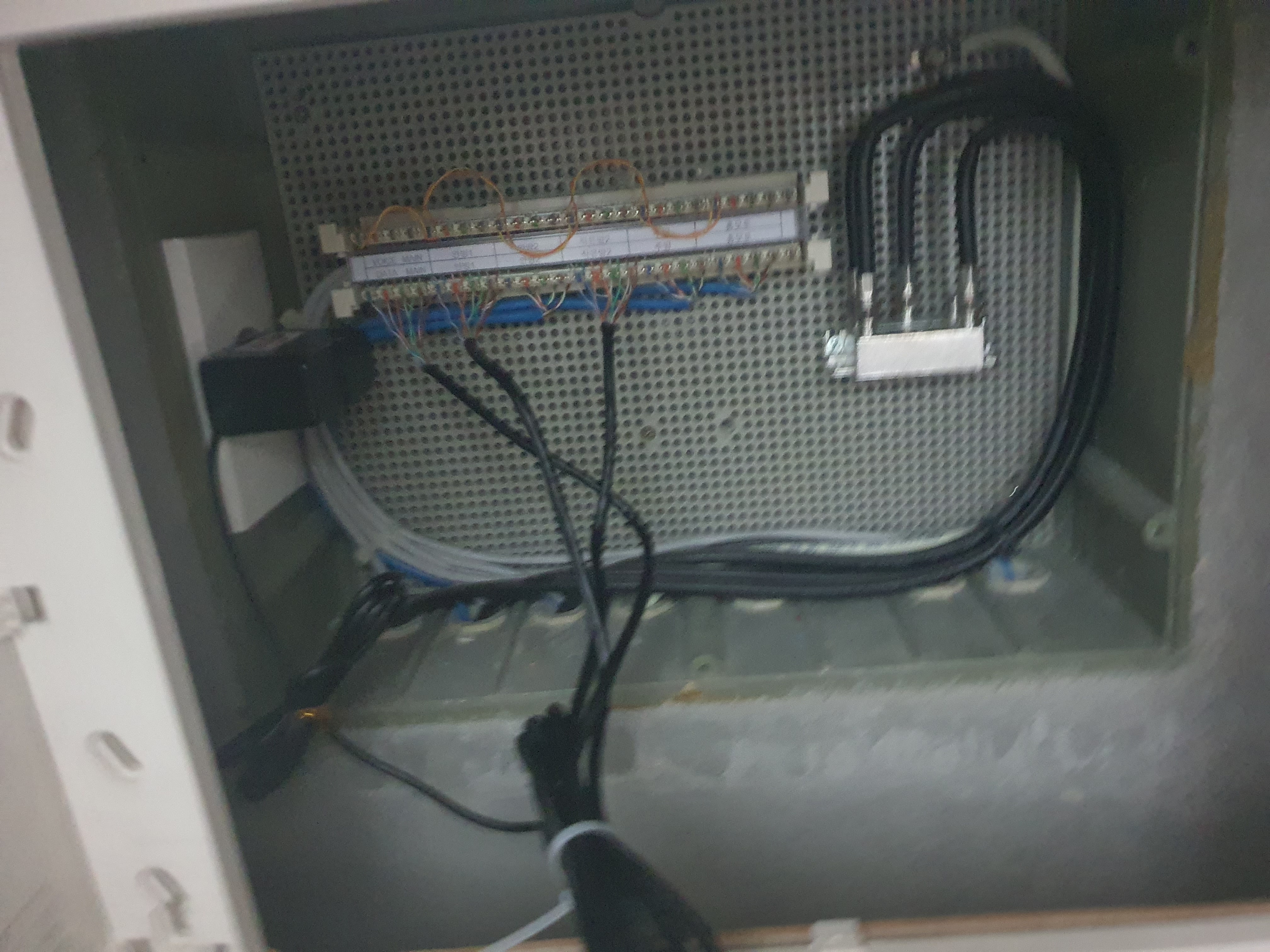

다음 이미는 현재 저희집 단자함입니다.

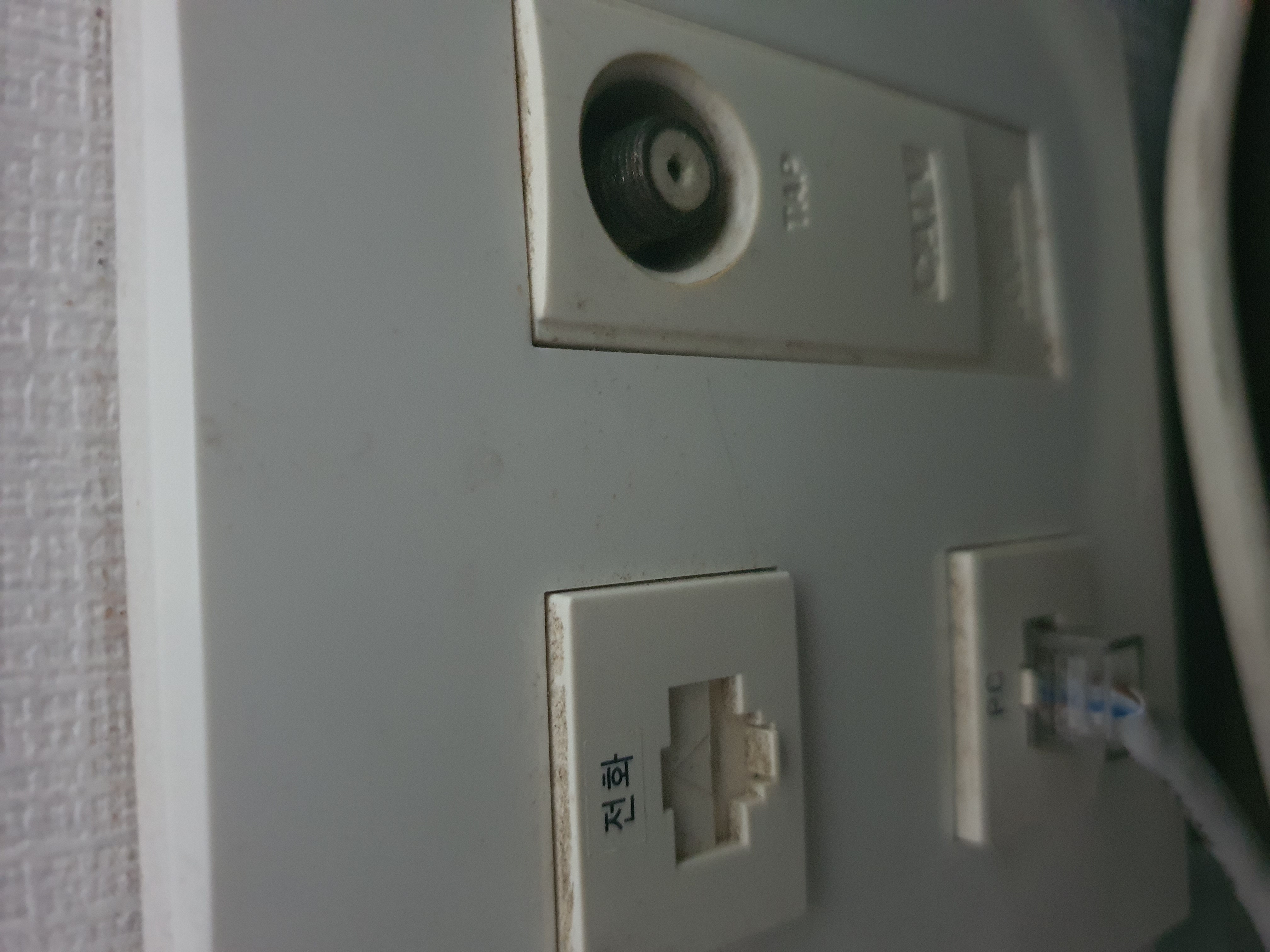

다음 이미지는 벽면포트 이미지입니다.
한가지 궁금한게 혹시 벽면 포트가 전화랑 PC로 나누어져 있는데 상관없을까요?
홈네트워크 구성 방법을 상세히 알려주시면 감사하겠습니다!!
백메가
이용자가 선택한, 우수콘텐츠서비스 (과학기술정보통신부 인증)
백메가 미소지기 최유진이에요~♥.♥
어머나..! 저희 백메가는 인터넷을 청약하는 곳인데, 어떻게 찾아주셨는지 궁금하네요~!>.<
구글링을 통해 저희 문의게시판을 접하시고, IT 관련 커뮤니티로 오해하시는 일이 종종 있는데요~!
아마도 비슷한 경우가 아닐까.. 짐작됩니다~! 후후
귀한 걸음을 해주셨고 + 소중하고 귀한 만남이라 생각하기에,
기술적 사안에 대해서도 최대한 도의적 차원에서 답변을 해드리고 있는데요~!
qwer1234님께서 말씀하신 '홈 네트워크 구축(구성)'은? 매우 광역적 의미를 내포하고 있어요..ㅠ
그래도 일단은..!
참고가 될 수 있도록, 몇가지 사안을 정리해보겠습니다~!+_+b (아자!)

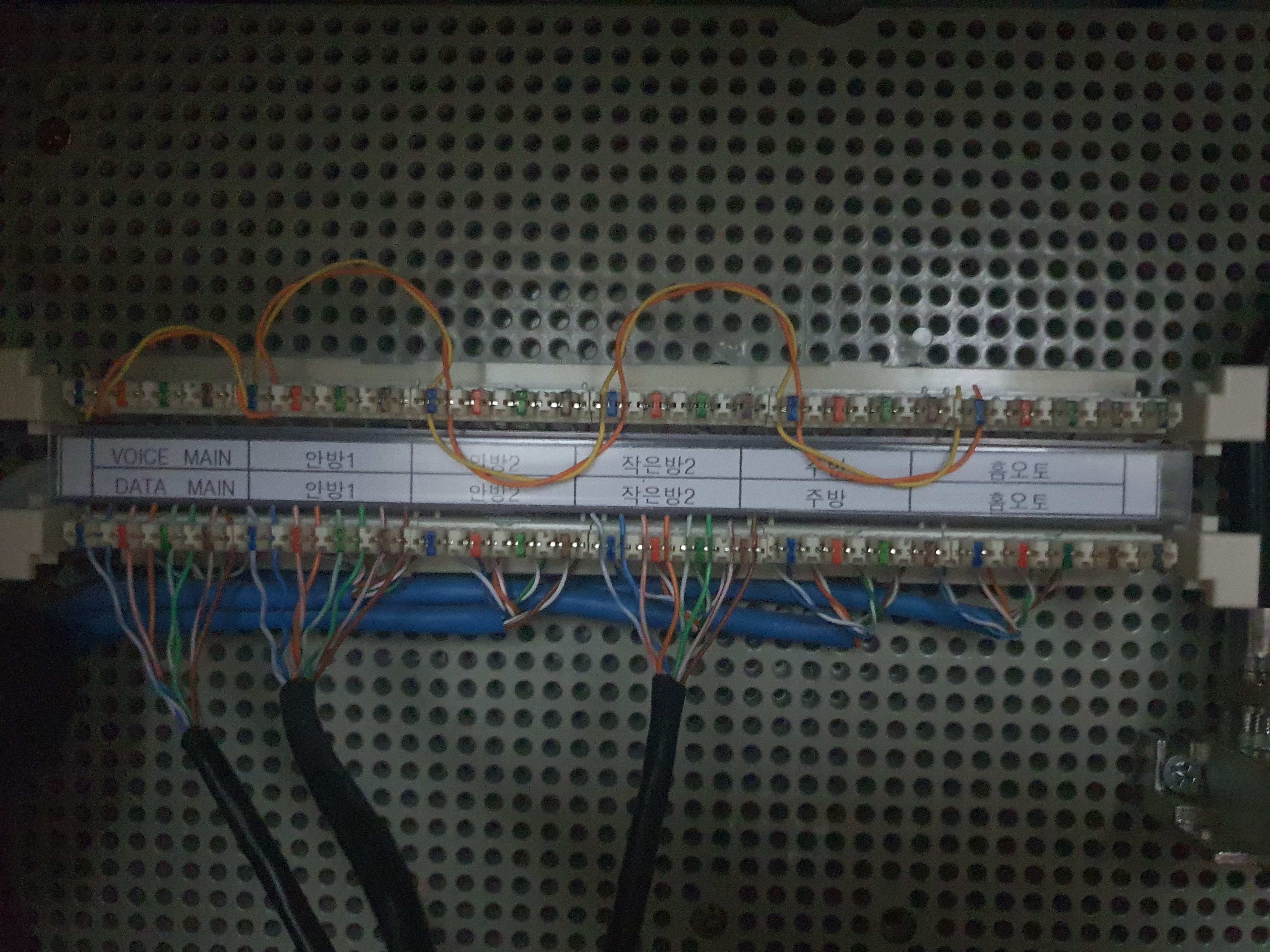

1. 사진을 보니, 댁내 통신단자함은
원텐(110)블럭이라 불리우는 방식으로 구성되었고,
주기표의 DATA와 VOICE는 각각 → 벽면 포트의 "PC"와 "전화"로 연결되었을 것으로 짐작됩니다.
이 2가지 포트 모두 UTP 케이블 (= 랜선)을 수용할 수 있는 RJ45로 구성되었긴 하나,
VOICE(=전화) 포트의 경우 UTP케이블의 4페어(8가닥) 구리심 중 일부만 포설이 된 것으로 보여지네요.
즉, VOICE 단자를 이용해서는 1) 인터넷 연결이 불가능하거나?
2) 기가비트급 (즉 500메가급 이상) 인터넷 사용에 제약이 발생할 수 있습니다..;;

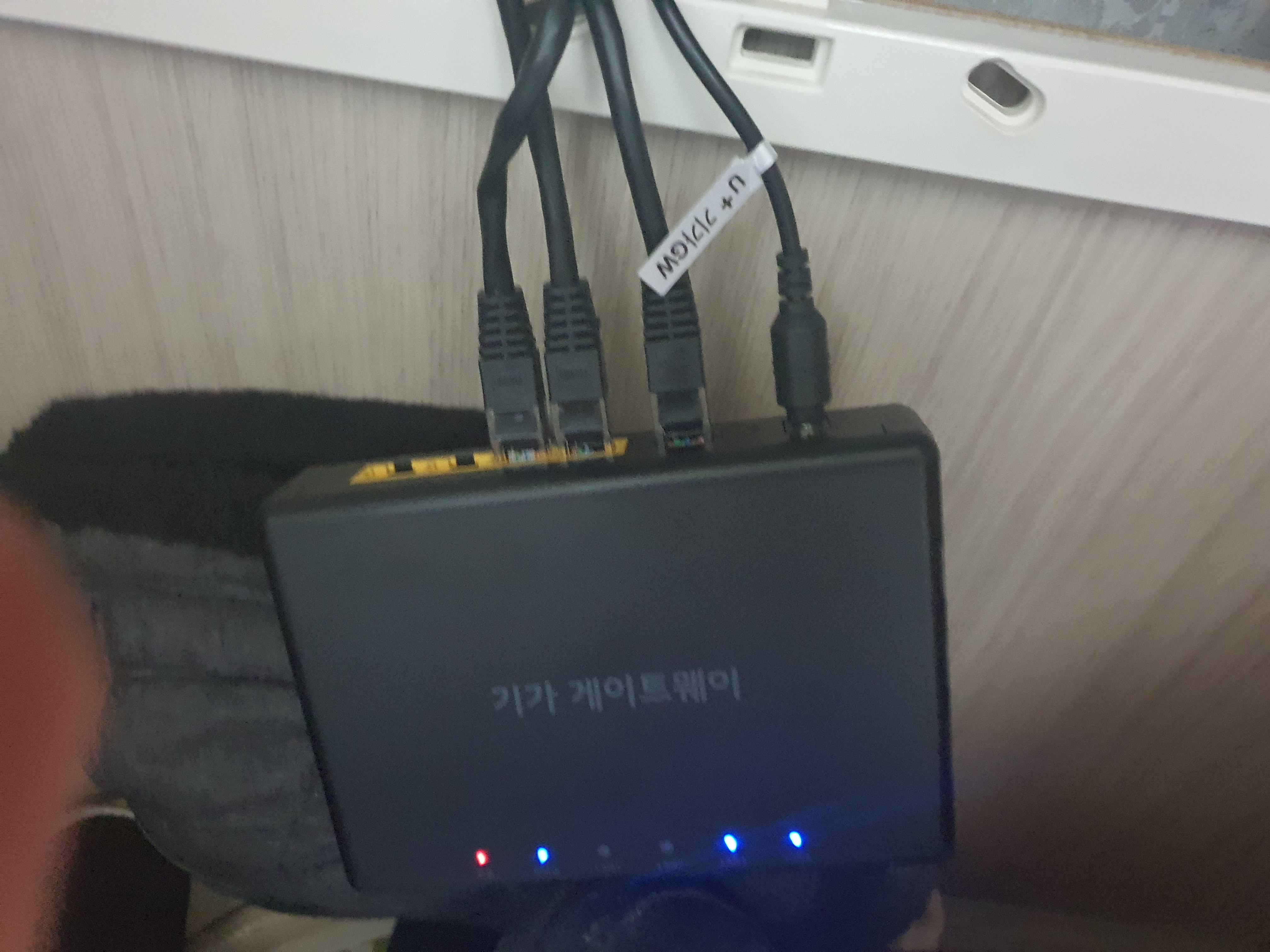

2. '기가 게이트웨이'라 적힌 검은색 단말기는 LG유플러스에서 제공되는 홈 게이트웨이 장비입니다.
또한 해당 장비는 NAT 기능이 존재하기에,
이 단말기 하위에 연결된 각각의 방은 → 이미 내부 네트워크(서브넷)에 귀속된 상황이에요~!
3. 자, 여기까지 정리해보니..!
아마도 qwer1234님께서는 작은방2에 있는 와이파이 공유기가
→ 내부 네트워크의 시작점이 되길 바라시는 것일지도 모르겠네요~!+.+
만약 제 추측이 맞다면? 이 문제는 일명 '돌려치기' 라는 방식으로 해결할 수 있겠지만..!
남겨주신 사진만으로는 돌려치기 가능 여부를 식별할 수가 없습니다..ㄷㄷ
표면적으로는 2가지 제약이 있겠네요~!
1) 돌려치기 방식을 위해서는
공유기가 위치한 장소의 2개 벽면 포트를 모두 이용해야만 하는데요~!
위 1번에서 말씀드린 것처럼 VOICE 포트가 활선 (활성화된 회선) 상태인지 알 수 없습니다..ㅠ
만약 활선이 아니라면 원텐블럭만으로 해결될 문제인지,
아니면 통신관로 전체를 요비선 작업해야 하는 대규모 공사인지로 나뉘게 되는데요..!
이는 직접 현장에서 가능 여부를 확인해보는 수 밖에 없는 부분이지요~!^~^;
2) 단자함 내에 별도의 스위치 허브가 있어야 합니다.
(이는 시중에서 3~7만원에 구매할 수 있습니당!)
LG유플러스의 홈게이트웨이 장비는 NAT 기능을 중지할 수 없으므로.. 허브로써 기능하지 못하거든요?
또한 단자함 내 전원수여부(일명 돼지코)가 1개 뿐인 거 같으니, 멀티탭도 필요할 것입니다..!
그래야 홈게이트웨이 장비와 스위치 허브를 모두 전원 수여할 수 있기 때문이지요.
4. 만약 돌려치기가 가능한 상황이라면?
(즉, 위 3번의 애로사항이 모두 해결되었다면?)
홈 게이트웨이 장비의 → S-DMZ 기능을 이용하여 → 공유기를 지정해주시면 될 듯합니다~!+_+b
# 즉, 정리하자면 (= 제 추측이 맞다면..ㅎㅎ) :
- 원텐블럭의 DATA Main이 홈 게이트웨이에 체결되고
- 홈 게이트웨이 ↔ 공유기가 연결된 방 포트를 체결하시고
- 홈 게이트웨이는 S-DMZ로 공유기를 지향하시고!
- DATA 포트는 공유기의 WAN에 체결하시고,
- 공유기 LAN 중 하나를 벽면 VOICE(전화) 포트에 체결하시고
- 통신단자함의 VOICE 포트와 스위치 허브를 체결하시고
- 스위치 허브에 → 각 방의 UTP케이블을 체결하시면 됩니다. (헥헥)
더불어 저희 문의게시판의 검색 기능을 이용해 '돌려치기'라 검색해보시면~?
참고하실 수 있는 수많은 케이스들이 있답니다~!>.<
여기까지.. 모쪼록 조금이라도 도움이 되었기를 바라는 마음이고요!^~^*
나중에라도 인터넷 가입이 필요해지시면? 저희 백메가를 통해 진행해주시면 정말 감사하겠습니당~!(∗❛⌄❛∗)
주말에 한 번 VOICE 포트 활성화 상태 확인해보고 진행해보겠습니다!
너무 감사합니다!
이렇게 인사 남겨주셔서 저야말로 고맙습니다~! 성공하시기를 응원할게용~!(•̀ᴗ•́)و ̑̑ 아자!
오늘도 웃음 가득하고 건강 넘치는 하루 보내시기를~😍
소식 전해주셔서 감사드리고요~! 성공하신 것도 축하드립니다~!✺◟(∗❛ัᴗ❛ั∗)◞✺
