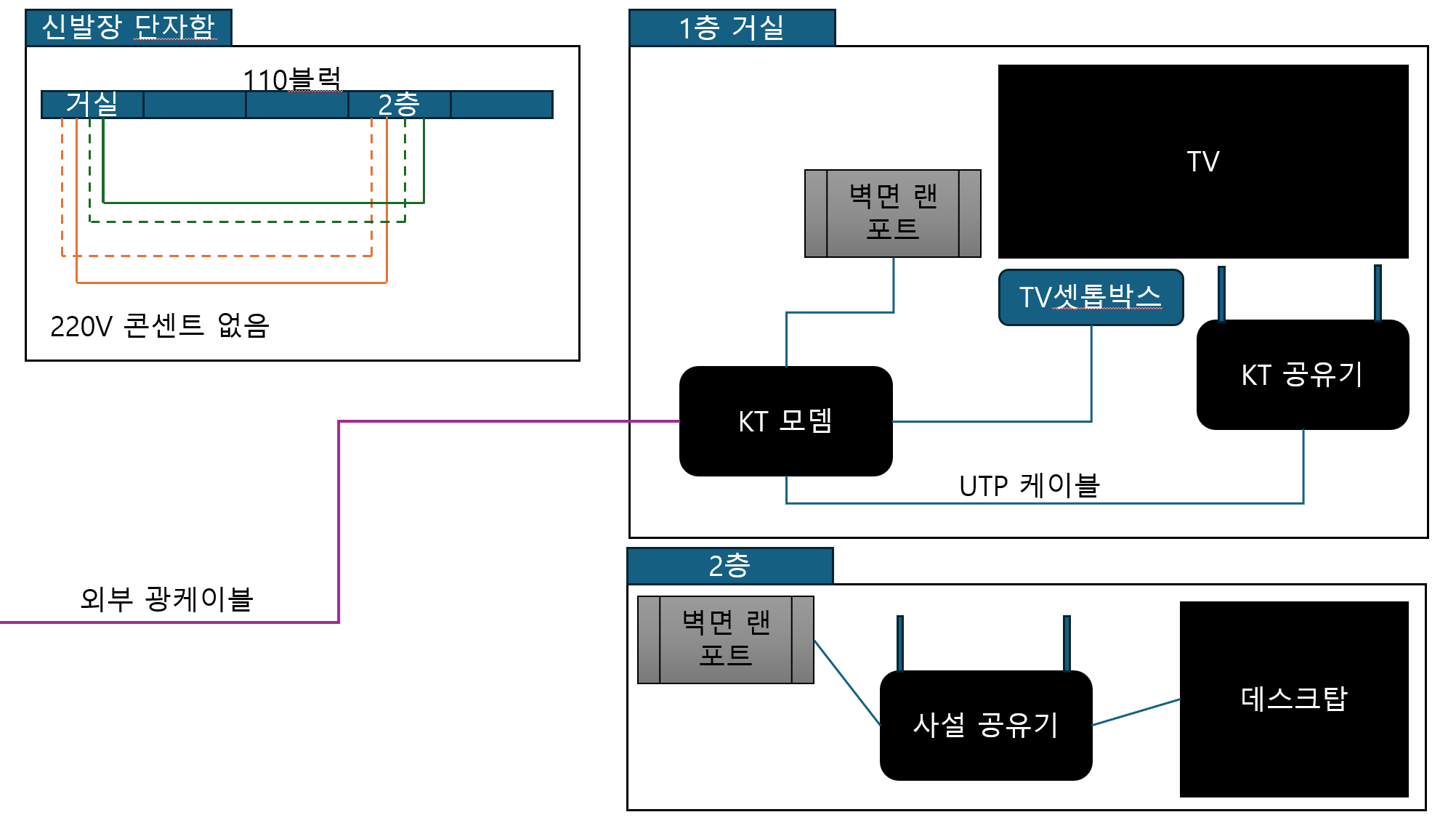

현재 KT 1기가 인터넷 이용중이고 집에 인터넷이 연결되어 있는 구조를 도식화하면 1번 그림과 같이 되어 있습니다.
거실에 모뎀, 공유기, 셋톱박스가 있고 외부에서 들어오는 광케이블을 모뎀에 연결해서 인터넷이 들어오고 모뎀이 벽면포트와 연결되어 단자함 내에서 거실---2층 이렇게 다시 랜선이 연결되어서 2층에 인터넷이 연결되어 있는 상태 같습니다.

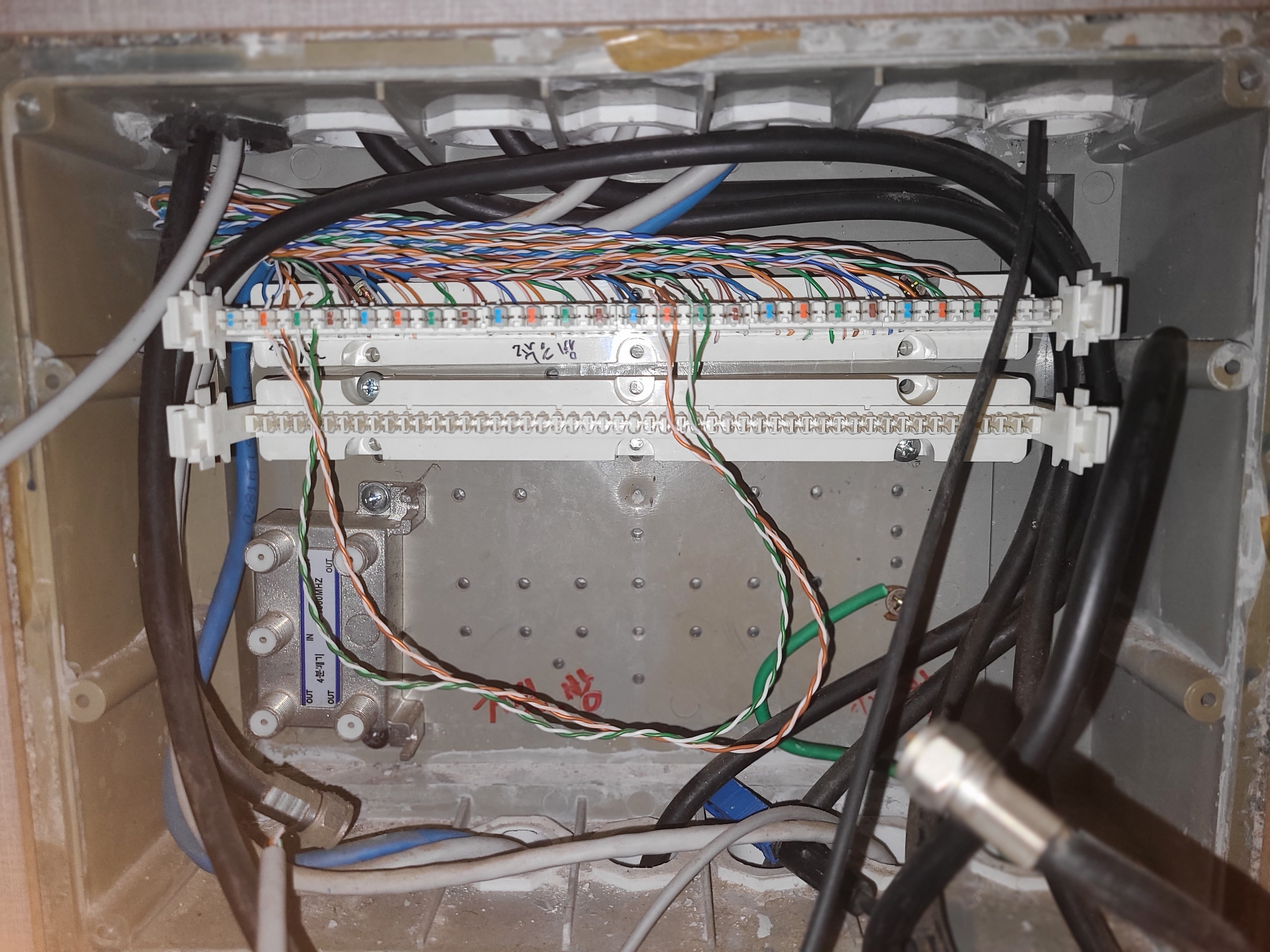

단자함 내부를 보시면 2번 사진 처럼 주황색선(한쌍 기준)과 초록색선이 연결되어 있는 상태인데 현재 2층 인터넷 속도는 100MB 이하로 잡힙니다.
듣기로는 청색선과 갈색선을 마저 연결해주면 2층에도 1GB 인터넷이 연결된다는 것 같아서 단자함에 들어 있던 선을 연결해 봤는데 속도가 여전히 100MB를 밑돌아서 다른 방법이 있나 궁금합니다.
2층에서만 PC를 사용하고 1층에서는 TV와 WIFI만 사용중인데 2층 랜포트 속도를 올려서 1GB 인터넷을 연결해서 사용할 수 있는 방법이 있을까요??
+1층, 2층에 있는 벽면포트를 뜯어 보면 8가닥 선 (4쌍) 모두 정상적으로 연결되어 있습니다.
++ UTP 케이블은 모두 CAT.5E이고, 단자함 내에 220V 콘센트는 없습니다
